瑞派尔RH改性环氧化学灌浆材料是在环氧—糠醛—丙酮化学灌浆材料的基础上，结合水电工程，特别是三峡工程的特点开发的新型灌浆材料，具有渗透性好、固化物力学强度高、对岩石和混凝土粘接牢固、抗渗性能好、耐久性优良、施工工艺简单等特点，并可在干燥、潮湿、水下（含流动有压水）和常温（0℃以上）固化，能广泛应用于建筑物混凝土裂缝（特别是微细裂缝）处理及大坝基础防渗帷幕补强。
瑞派尔RH改性环氧化学灌浆材料基本配方、主要配比及性能、粘度沿时变化试验结果见表1~ 3。

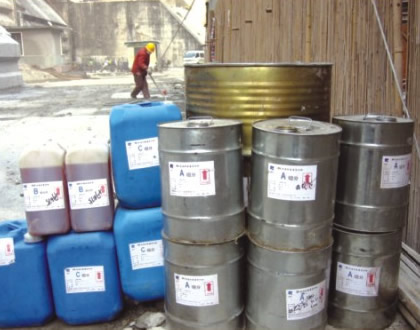

表1 瑞派尔RH改性环氧化学灌浆材料基本配方
|
组分代号 |
组分名称 |
作用 |
用量（重量比） |
|
A |
环氧基液 |
主剂 |
500 |
|
B |
调粘剂 |
反应性稀释剂 |
0~130 |
|
C |
固化剂 |
改性胺固化剂 |
80~100 |
表2 瑞派尔RH改性环氧化学灌浆材料配比（重量比）及性能（试验温度20℃）
|
配比编号 |
基液A |
调粘剂B |
固化剂C |
粘度（mPa.s） |
凝胶时间
（h） |
1个月强度（MPa） |
|
初始 |
12h |
24h |
|
1 |
500 |
130 |
80 |
10 |
420 |
670 |
60~65 |
34 |
|
2 |
500 |
60 |
90 |
17 |
450 |
830 |
48~50 |
39 |
|
3 |
500 |
0 |
100 |
54 |
610 |
1200 |
30~32 |
48 |
表3 瑞派尔RH改性环氧化学灌浆材料粘度沿时变化试验结果（试验温度20℃）
|
配比编号 |
粘度（mPa·s） |
凝胶时间
（h） |
|
初始 |
1h |
2h |
4h |
6h |
8h |
10h |
12h |
16h |
20h |
24h |
36h |
48h |
|
1 |
10 |
43 |
64 |
92 |
130 |
240 |
370 |
420 |
470 |
530 |
670 |
820 |
1200 |
65 |
|
2 |
17 |
63 |
85 |
120 |
170 |
270 |
390 |
450 |
520 |
650 |
830 |
960 |
1400 |
50 |
|
3 |
54 |
95 |
160 |
220 |
350 |
440 |
520 |
610 |
790 |
950 |
1200 |
/ |
/ |
32 |
